F-22 Rapor!

Read Time:4 Minute, 25 Second

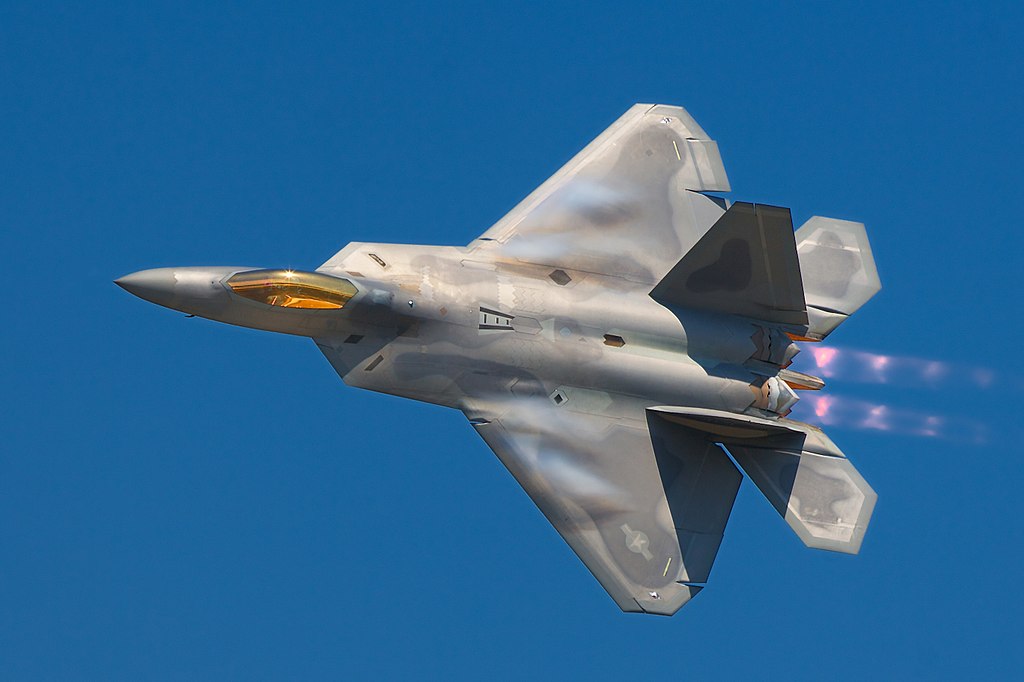

Lockheed Martin / Boeing F-22 Raptor është një vendesh, me dy motor reaktiv i brezit të pestë që përdor teknologjine e padukshme nga radari. Kjo ishte hartuar kryesisht si një luftëtar epërsi ajri, por ka aftësi të tjera që përfshijnë sulm terren, lufta elektronike, dhe sinjalet e fshehta role. Lockheed Martin është kontraktori kryesor dhe është përgjegjës për shumicën e sistemeve, sistemet e armëve të F-22.

Karakteristikat e përgjithshme

Ekuipazhi: 1
Gjatësia: 18.90 m (62 ft 1 in)
Hapja e krahëve: 13.56 m (44 ft 6 in)
Lartësia: 5.08 m (16 ft 8 in)
Siperfaqja e krahëve: 78.04 m² (840 ft²)
Forma e Krahëve: NACA 64A?05.92 rrënja, NACA 64A?04.29 maja
Pesha pa ngarkesë: 19,700 kg (43,430 lb)
Pesha me ngarkesë: 29,300 kg^{[N 1]} (64,460 lb)
Pesha e ngritjes: 38,000 kg (83,500 lb)
Motorri i avionit: 2 × Pratt & Whitney F119-PW-100 turbofan me shtytje të lëvizshme në verikal
- Shtytja e thatë: 104 kN (23,500 lb^[2]) secili
- Shtytja me pasdjegie: 156+ kN (35,000+ lb) secili
Kapaciteti i karburantit: 8,200 kg serbator i brendshëm, ose 11,900 kg me dy serbatorë të jashtëm. Rreth 11,545 litra ose 9,086 kg JP-8 (pa shtesa) në brendësi^[3].

Performanca

Shpejtësia maksimale:
- Në lartësi: Mak 2.25 (1,500 mph, 2,410 km/h)
- Lëvizje e lehtë: Mak 1.82 (1,220 mph, 1,963 km/h)
Rrezja: 1,840 mi, 2,960 km (>1,600 nmi) me 2 depozita të jashtme
Rrezja e luftimit: 471 mi, 759 km (410 nmi (me 100 nmi në lëvizje të lehtë))
Rrezja maksimale: 1,738 milje detare, 3,219 km (2,000 mi)
Lartësia maksimale e fluturimit: 19,812 m (ndalohet mbi 13,400 m) (65,000 ft ^[])
Shpejtësia e ngritjes(në lartësi): 203 m/s (40000+ ft/min)
Ngarkesa e krahëve: 375 kg/m² (77 lb/ft²)
Raporti shtytje/peshë: 1.05 (1.26 me ngarkesë & 50% karburant)
Ngarkesa maksimale gravitacionale g: -3.0/+9.0 g

USAF poster overview of key features and armament

Armatimi

Topa: 1× 20 mm (0.787 in) top automatik me 6 gryka M61A2 Vulcan në pjesën e përparme të krahëve, 480 goditje
Raketa ajër-ajër:
- 6× AIM-120 AMRAAM
- 2× AIM-9 Sidewinder
Raketa ajër-tokë:
- 2× AIM-120 AMRAAM dhe
- 2× AIM-9 Sidewinder për vetmbrojtje, dhe njëra nga:
  - 2× 450 kg bombë JDAM ose
  - 8× 110 kg bombë GBU-39
Pika të forta: 4× pika nën krahë të cilat mund të mbajnë depzita të jashtme me 2270 litra karburant ose armë, secila me kapacitet deri në 2,268 kg.^[5]

Sistemet elektronike

RWR (Paralajmërues rrezik radari): 250 milje detare (463 km) ose më shumë
Radar: 200–240 km kundër shënjstrave me madhesi deri 1 m2
MJU-39/40 rreze për mbrojtje kundër raketave me Infra të kuqe IR.^[6]

Burimi!

https://archive.is/20120629041609/http://www.af.mil/information/factsheets/factsheet.asp?id=199

Bibliografia..!

Aronstein, David C. and Michael J. Hirschberg. Advanced Tactical Fighter to F-22 Raptor: Origins of the 21st Century Air Dominance Fighter. Arlington, Virginia: AIAA (American Institute of Aeronautics & Astronomy), 1998. ISBN 978-1-56347-282-4.
Crosby, Francis. Fighter Aircraft. London: Lorenz Books, 2002. ISBN 0-7548-0990-0.
Goodall, James C (1992). “The Lockheed YF-22 and Northrop YF-23 Advanced Tactical Fighters”. America’s Stealth Fighters and Bombers: B-2, F-117, YF-22 and YF-23. St. Paul, Minnesota: Motorbooks International, 1992. ISBN 0-87938-609-6. Mungon ose është bosh parametri |language= (Ndihmë!)
Jenkins, Dennis R. and Tony R. Landis. Experimental & Prototype U.S. Air Force Jet Fighters. North Branch, Minnesota: Specialty Press, 2008. ISBN 978-1-58007-111-6.
Miller, Jay. Lockheed Martin F/A-22 Raptor, Stealth Fighter. Hinckley, UK: Midland Publishing, 2005. ISBN 1-85780-158-X.
Miller, Jay. Lockheed Martin’s Skunk Works: The Official History… (updated edition). Leicester, UK: Midland Publishing, 1995. ISBN 1-85780-037-0.
Pace, Steve. F-22 Raptor: America’s Next Lethal War Machine. New York: McGraw-Hill, 1999. ISBN 0 July 134271-0.
Pace, Steve. X-Fighters: USAF Experimental and Prototype Fighters, XP-59 to YF-23. St. Paul, Minnesota: Motorbooks International, 1991. ISBN 0-87938-540-5.
Polmar, Norman. The Naval Institute Guide to the Ships and Aircraft of the U.S. Fleet. Annapolis, Maryland: Naval Institute Press, 2005. ISBN 978-1-59114-685-8
Richardson, Doug. Stealth Warplanes. New York: Salamander Books Ltd, 2001. ISBN 0-7603-1051-3. Mungon ose është bosh parametri |language= (Ndihmë!)
Spick, Mike. The Illustrated Directory of Fighters. London: Salamander, 2002. ISBN 1-84065-384-1.
Sweetman, Bill. “Fighter EW: The Next Generation”. Journal of Electronic Defense, Volume 23, Issue 7, July 2000.
Williams, Mel (red.). “Lockheed Martin F-22A Raptor”. Superfighters: The Next Generation of Combat Aircraft. London:
